網絡運維|PPPoE協議
大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊點廣域網的技術，PPPoE。介紹PPPoE的定義和目的。
定義
PPPoE（PPP over Ethernet）協議是一種把PPP幀封裝到以太網幀中的鏈路層協議。PPPoE可以使以太網網絡中的多臺主機連接到遠端的寬帶接入服務器。目的
運營商希望把一個站點上的多臺主機連接到同一臺遠程接入設備，同時接入設備能夠提供與撥號上網類似的訪問控制和計費功能。在眾多的接入技術中，把多個主機連接到接入設備的最經濟的方法就是以太網，而PPP協議可以提供良好的訪問控制和計費功能，于是產生了在以太網上傳輸PPP報文的技術，即PPPoE。PPPoE利用以太網將大量主機組成網絡，通過一個遠端接入設備連入因特網，并運用PPP協議對接入的每個主機進行控制，具有適用范圍廣、安全性高、計費方便的特點。
無線PPPoE接入

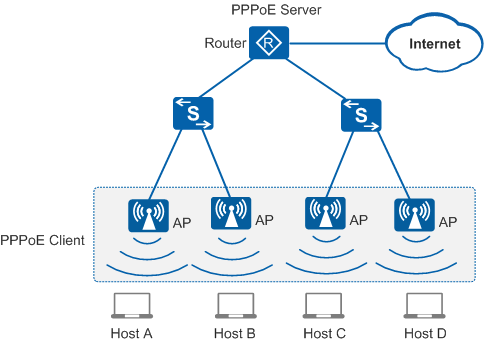

如圖4所示，AP設備作為PPPoE Client，路由器設備作為PPPoE Server，終端用戶可以直接通過無線網絡訪問Internet。
圖4 無線PPPoE接入組網圖
為了方便管理和降低企業用戶信息維護成本，越來越多的企業使用RADIUS服務器對用戶信息進行統一管理。通過在RADIUS服務器上為每個PPPoE Client配置Frame-IP，在該PPPoE Client上線時，通過PPPoE Server為其分配已經規劃好的IP地址。

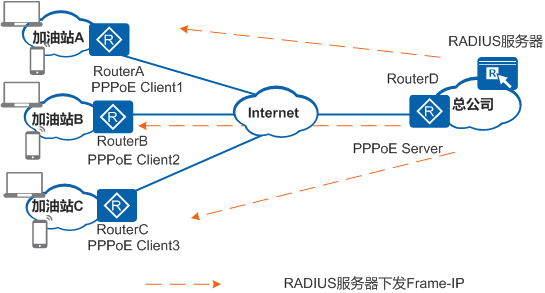

如圖5所示，RouterA、RouterB和RouterC作為PPPoE Client，為加油站A、B和C的PC、移動終端等設備提供PPPoE撥號上網服務。PPPoE Client通過PPP協商觸發建立到總公司PPPoE Server的L2TP隧道，并利用總公司的RADIUS服務器進行AAA認證?？偣驹赗ADIUS服務器上為PPPoE Client配置Frame-IP屬性，當PPPoE Client通過AAA認證后，RADIUS服務器會通過PPPoE Server把配置好的Frame-IP分配給對應的PPPoE Client。Frame-IP是分支加油站PPPoE Client的IP地址。
圖5 利用RADIUS服務器為PPPoE Client分配IP地址和路由組網圖
以上文章由北京艾銻無限科技發展有限公司整理
