辦公設備:RJ45的網線插頭線序以及適用范圍

我們?cè)谧鼍W(wǎng)線的時候有的人只知道該怎么用，但是這么做適用范圍是什么，大家一起了解一下吧。IT外包公司好多，為什么那么多人都選擇北京艾銻無限，這是因?yàn)樗且粋€(gè)內涵的公司，值得你們擁有。大大小小這么多家公司，多少這么多年，北京艾銻無限就一直實在最前端，IT外包、網站建設、服務器維護。都是你們選擇的最好的理由。

RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），分別稱作 T568A 線序（圖1）和 T568B 線序（圖2）。
RJ45 型網線插頭引腳號的識別方法是：手拿插頭，有 8 個小鍍金片的一端向上，有網線裝入的矩形大口的一端向下，同時將沒有細長塑料卡銷的那個面對著你的眼睛，從左邊第一個小鍍金片開始依次是第1 腳、第2 腳、…、第8 腳。

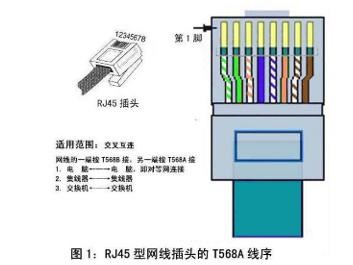

圖1：RJ45 型網線插頭的 T568A
T568A 線序的適用范圍
這種接法用于網絡設備需要交叉互連的場合，所謂交叉是指網線的一端和另一端與 RJ45 網線插頭的接法不同，一端按 T568A 線序接（圖1），另一端按 T568B 線序接（圖2），即有幾根網線在另一端是先做了交叉才接到 RJ45 插頭上去的，適用的連接場合有：[3]
1. 電　腦←—→電　腦，對稱等網連接，即兩臺電腦之間只通過一條網線連接就可以互相傳遞數據；
2. 集線器←—→集線器；
3. 交換機←—→交換機。

如圖1 所示，RJ45 型網線插頭各腳與網線顏色標志的對應關系是：
插頭腳號　網線顏色
1　————　綠白
2　————　綠
3　————　橙白
4　————　藍
5　————　藍白
6　————　橙
7　————　棕白
8　————　棕
圖2：RJ45 型網線插頭的 T568B 線序接法示意圖 圖2：RJ45 型網線插頭的 T568B T568B 線序的適用范圍

一、直連線互連（直通線）
網線的兩端均按 T568A或者T568B 接
1. 電　腦←—→ADSL 貓
2. ADSL貓←—→ADSL 路由器的 WAN 口
3. 電　腦←—→ADSL 路由器的 LAN 口
4. 電　腦←—→集線器或交換機

二、交叉互連（交叉線）
網線的一端按 T568B 接，另一端按 T568A 接
1. 電　腦←—→電　腦，即對等網連接
2. 集線器←—→集線器
3. 交換機←—→交換機
如圖2 所示，RJ45 型網線插頭各腳與網線顏色標志的對應關系是：
插頭腳號　網線顏色
1　————　橙白
2　————　橙
3　————　綠白
4　————　藍
5　————　藍白
6　————　綠
7　————　棕白
8　————　棕
