SAN (Storage Area Network，存儲區域網絡）
存儲網絡工業聯盟（SNIA）對于SAN的標準定義:
"A network whose primary purpose is the transfer of data between computer systems and storage elements and among storage elements. Abbreviated SAN. A SAN consists of a communication infrastructure, which provides physical connections, and a management layer, which organizes the connections, storage elements, and computer systems so that data transfer is secure and robust."
(SAN是用來在計算機系統和存儲單元及存儲單元之間進行數據傳輸?shù)木W(wǎng)絡系統,SAN包含一個通信系統基礎結構，包括物理連接、管理層、存儲單元和計算機系統，以確保數據傳輸?shù)陌踩院头€(wěn)定性.) SAN能被看作是存儲總線概念的一個擴展，他使用局域網（LAN）和廣域網（WAN）中類似的單元，實現存儲設備和服務器之間的互連。這些單元包括：路由器、集線器、交換機和網關。SAN可在服務器間共享，也能為某一服務器所專有，既能是本地的存儲設備也能擴展到地理區域上的其他地方。SAN的接口能是企業系統連接（ESCON）、小型計算機系統接口（SCSI）、串行存儲結構（SSA）、高性能并行接口（HIPPI）、光纖通道（FC）或所有新的物理連接方法。

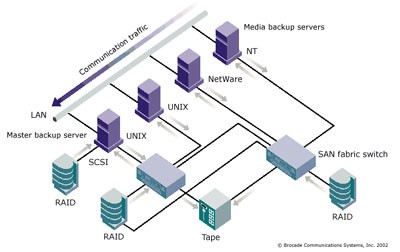

    由于SAN的基礎是存儲接口，所以是和傳統網絡不同的一種網絡，常常被稱為服務器后面的網絡。SAN可被用來繞過傳統網絡的瓶頸，他通過以下三種方式支持服務器和存儲設備之間的直接高速數據傳輸：
（1）服務器到存儲設備：這是服務器和存儲設備之間的傳統的相互作用模式，其好處在于多個服務器能串行或并行地訪問同一個存儲設備。


（2）服務器到服務器：SAN可用于服務器之間的高速大容量數據通信。

（3）存儲設備到存儲設備：通過這種外部數據傳輸能力，能在不必服務器參和的情況下傳輸數據,從而使服務器周期能更多地用于其他活動如應用程式處理等。這樣的例子還包括磁盤設備不需服務器參和就能將數據備份到磁帶設備上，及跨SAN的遠程設備映像操作。

SAN包括:
* SAN服務器
服務器基礎結構是所有SAN解決方案的前提，這種基礎結構是多種服務器平臺的混合體，包括視窗系統 NT、不同風格的UNIX。

* SAN存儲
存儲基礎結構是信息所依賴的基礎，和今天的基礎結構相比,這種新的基礎結構應該能夠提供更好的網絡可用性、數據訪問性和系統管理性。SAN就是為了迎接這一挑戰應運而生的，他解放了存儲設備，使其不依賴于特定的服務器總線，而且將其直接接入網絡。換句話說，存儲被外部化，其功能分散在整個組織內部。SAN還支持存儲設備的集中化和服務器群集，使其管理更加容易，費用更加低廉。

* SAN互連
實現SAN需要考慮的第一個要素是，通過光纖通道之類的技術實現存儲和服務器組件的連通性。以下所列的組件是實現LAN和WAN所使用的典型組件。和LAN相同，SAN通過存儲接口的互連形成非常多網絡設置，并能夠跨越非常長的距離。

線纜和連接器
－擴展器: 擴展器用來連接超過理論最大值的超長距離節點。
－集線器: 通過集線器，一個邏輯環路上能連接多達126個節點。
－路由器: 存儲路由器和網絡路由器的不同在于，存儲路由器數據的路由選擇使用的是FCP（SCSI）之類的存儲協議，而不是－TCP/IP之類的通信協議。
－網橋: 網橋的作用是使LAN/SAN能夠和使用不同協議的其他網絡通信。
－網關: 網關是網絡上用來連接兩個或更多網絡或設備的站點，可能執行也可能不執行協議轉換。網關產品通常用來實現LAN到WAN的訪問，通過網關，SAN能延伸并越過WAN。
－交換機: 交換機是用于連接大量設備、增加帶寬、減少阻塞和提供高吞吐量的一種高性能設備。

SAN管理
為充分利用SAN在性能、可用性、成本、擴展性和互操作性方面的多種優勢和功能，SAN的基礎結構（交換機、路由器等）和他所連接的存儲系統必須得到有效的管理。為簡化SAN管理，SAN供給商需要調整簡單網絡管理協議（SNMP）、Web企業管理（WBEM）和企業存儲資源管理（ESRM）標準，用以不間斷地通過中心控制臺監視和管理所有SAN的組件，另外，從中心控制臺管理SAN的分區也是需要的。
