艾銻知識——三層交換機怎么組網


2020-04-14 17:23 作者：艾銻無限 瀏覽量：
三層交換機怎么組網

隨著我國企業網、校園網以及小區寬帶建設的迅速發展，三層交換機再次找到了新的市場增長點，它的應用也從最初的骨干層、匯聚層一直滲透到邊緣的接入層。在目前火爆的寬帶網絡建設中，三層交換機一般

被放置在小區的中心和多個小區的匯聚層。三層交換機的出現，極大改變了局域網的性能。正如路由器統治廣域網一樣，三層交換機將在今后主宰局域網已成為必然。

三層交換技術就是：二層交換技術+三層轉發技術。它解決了局域網中網段劃分之后，網段中子網必須依賴路由器進行管理的局面，解決了傳統路由器低速、復雜所造成的網絡瓶頸問題。

交換機設備多層結構，多用在機房、企業、網吧、小區寬帶等環境。即機群較大規模的局域網場合。

1、組建局域網時，當內網接口不夠，且不需要路由功能的條件下，交換機為首選設備；

2、例如，機關企業的辦公大樓內，較多樓層因條件限制，可能需要通過三層、四層交換機擴展接口，才能滿足需求；

3、在上面例子中，使用數據幀，還是IP包，都不是重點考慮的問題了。著重解決的問題， 是同一局域網中的接口數量，能否夠用。

4、實際應用中，組網工程人員依據實際環境條件需求，來決定是否選用多層交換機組網，設計拓?fù)浣Y(jié)構。

三層交換機組網方案


針對大中型企業應用，SMC推出了帶有12個SFP（Small-Form Factor Plugable）端口和4個固定1000BaseT關聯端口的3層智能千兆以太網交換機SMC8612XL3。此款產品可以作為適應于需要高速遠程光纖連接

的網絡應用作為匯聚層的核心設備，可支持500個以上的信息點，并且其具有三層線速轉發能力，是大中型企業應用理想的骨干交換機。

SMC8612XL3的最大特點是通過mini-GBIC的超遠程光纖發射器，可連接到100公里外的遠程網絡，并在不同的VLAN間線速路由。通過支持IP路由，減輕了網絡中路由器的工作負擔。她支持的高級屬性包括：鏈

路聚合、VLAN、GVRP動態VLAN注冊、2/3/4層優先級隊列、802.1x等，并支持OSPF和DVMRP等三層動態路由協議的功能。并且還帶有冗余的直流電輸入端口，可以使用第2路供電，大大延長了其不間斷運行

得能力。此外，此款產品還支持VRRP（虛擬冗余路由器協議），進一步在鏈路上保證了網絡的冗余特性。

企業級核心交換機屬于高端交換機為企業網絡骨干構建高速局域網，所以它通常用于企業網絡的最頂層。可以提供用戶化定制、優先級隊列服務和網絡安全控制，并能很快適應數據增長和改變的需要，從而滿足

用戶的需求。對于有更多需求的網絡，企業級骨干交換機不僅能傳送海量數據和控制信息，更具有硬件冗余和軟件可伸縮性特點，保證網絡的可靠運行。SMC8612XL3就具備業界成熟及完善的技術標準，隨著千

兆交換機主流應用的日益普及，市場對千兆以太網交換機的需求將不斷增大，SMC8612XL3千兆交換機的發布，正是迎合了這一市場的需要。



SVA InfiniteSwitch 5224S


InfiniteSwitch 5224S是為企業、校園網互連和寬帶接入設計的一款高性能可堆疊網管交換機，不僅適用于企業和校園等大中型網絡組網，同時其端口限速和端口認證功能特別適合寬帶接入的應用。它具有24個
10/100Mbps自適應RJ-45端口和2個模塊擴展插槽（可選插百兆光纖模塊、千兆模塊和堆疊模塊），可千兆上聯至骨干網。I該交換機支持最大堆疊8臺設備以提供高密度的接入端口，它還支持VLAN、組播、優先
級、端口聚合、端口鏡像等實用網絡功能，而且還提供了19.2Gbps的背板帶寬，實現了數據的全線速轉發，消除了網絡瓶頸，為多用戶接入提供了高性能的網絡解決方案。

InfiniteSwitch 5224S以太網交換機支持Telnet、SNMP和RMON網管協議，網絡管理員可以方便、快捷地通過使用SVAView全中文網絡管理系統或其它第三方網絡管理軟件對IS5224S以太網交換機進行配置、管

理和 監控。另外，網絡也可通過Console端口、Telnet或Web方式來管理、配置IS5224S以太網交換機。值得一提的是，InfiniteSwitch 5224S為用戶提供了可選的軟件路由功能，可以實現Vlan之間的可控制訪

問。

總而言之，IS5224S適用于寬帶運營商、校園網絡、企業網絡等各種場合，是一款新一代的全能接入交換機。


防火墻和兩個三層交換機怎么組網


三層交換機怎么組網

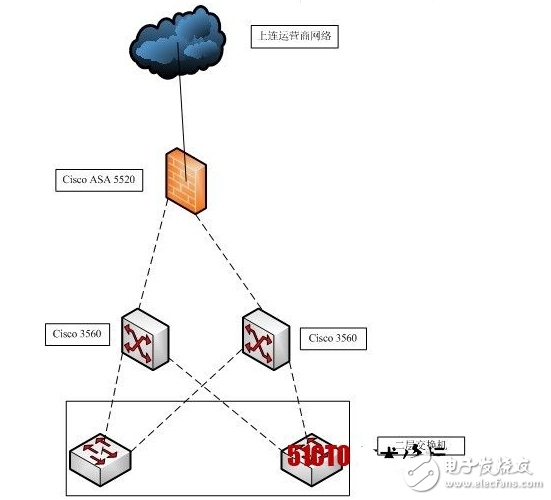

如圖，網絡結構可以這樣設計嗎？這兩個三層交換機

之間是不是還可以做冗余熱備呢？如果做冗余熱備的話，那防火墻上是怎么來配呢，防火墻兩個接口分別連到三層交換機上，那這兩個接口都是inside即內網了，這兩個內網應該是不同的網段

三層交換機怎么組網

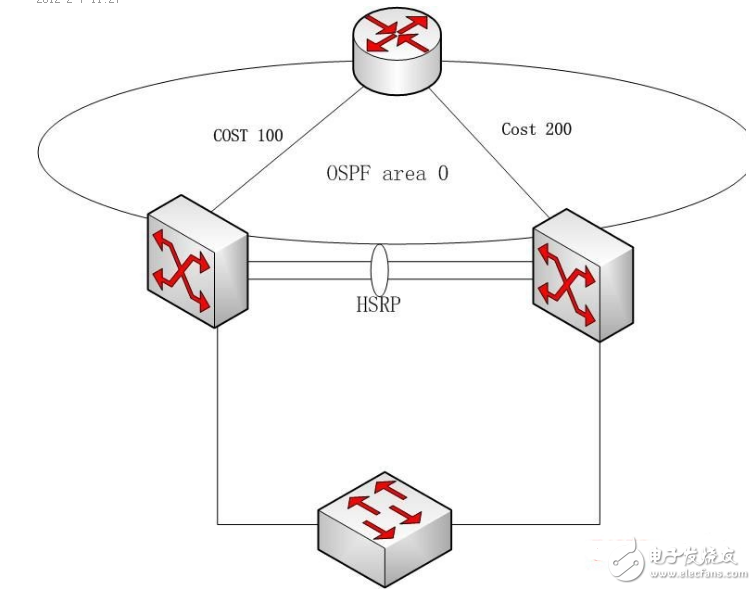

1、冗余來講，你需要的是首跳冗余協議，比如HSRP
，兩臺3560間要加心跳線

2、3560和防火墻之間可以跑個OSPF，左邊COST 100，右邊COST 200，這樣，默認流量走左邊

（ 你說的兩個3560到防火墻的地址，肯定不是同一個網段。）

3、有關防火墻放外網的配置針對IP段做策略即可。
