網絡維護知識VPN——GRE的應用場景

一、多協議本地網可以通過GRE隧道傳輸

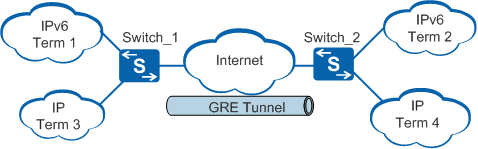

如圖1-5所示，Term1和Term2是運行IPv6的本地網，Term3和Term4是運行IP的本地網，不同地域的子網間需要通過公共的IP網絡互通。

圖1-5 多協議本地網通過GRE隧道傳輸



通過在Switch_1和Switch_2之間采用GRE協議封裝的隧道，Term1和Term2、Term3和Term4可以互不影響地進行通信。

二、擴大跳數受限的網絡工作范圍

在圖1-6中，網絡運行IP協議，假設IP協議限制跳數為255。如果兩臺PC之間的跳數超過255，它們將無法通信。在網絡中選取兩臺設備建立GRE隧道，可以隱藏設備之間的跳數，從而擴大網絡的工作范圍。

例如，RIP路由的跳數為16時表示路由不可達。此時，可以在兩臺設備上建立GRE隧道實現邏輯直連，使經過GRE隧道的RIP路由跳數減至16以下，保證路由可達。

圖1-6 擴大網絡工作范圍



三、通過Ethernet  over  GRE構建虛擬二層網絡

如圖1-11所示，SwitchA連接分支以太網絡，SwitchB連接總部以太網絡，總部和分支之間通過IP/MPLS骨干網絡互聯。現在，總部和分支之間的以太報文需要通過GRE隧道進行透?jìng)?，?shí)現總部和分支之間的二層互通。


為實現上述需求，可以在SwitchA和SwitchB上分別配置Ethernet over GRE功能。在SwitchA和SwitchB上分別創建VE接口，并加入相應的VLAN，將VE接口綁定到GRE隧道上。這樣對應VLAN的報文可以通過VE接口轉發至GRE隧道內，從而實現以太網報文通過GRE隧道進行轉發，最終實現總部和分支之間的二層互
通。

四、通過Ethernet  over  GRE實現AC與無線網關之間的二層互通

為最大限度的方便用戶隨時隨地接入網絡，越來越多的地方在建設無線城市項目，在Wi-Fi用戶接入解決方案中，可以利用Ethernet over GRE技術，使AP設備可以將接入的用戶流量以以太報文形式封裝在GRE隧道里透明地發送到WLAN GW設備上，WLAN GW設備收到用戶報文后剝掉GRE報文頭完成IP地址分配及

Internet接入等功能。




五、CE采用GRE隧道接入MPLS VPN

基于MPLS骨干網的VPN服務可以給客戶提供比傳統IP VPN更優質的服務。因此，MPLS VPN技術是運營商選擇的主流VPN技術。但是Internet是基于IP技術的，且基于IP技術的骨干網還是大量存在的。

在MPLS VPN中，為了讓用戶端設備CE（Customer Edge）接入VPN中往往需要CE與MPLS骨干網的PE（Provider Edge）設備之間有直接的物理鏈路，即在同一個網絡中。在這樣的組網中，需要在PE上將VPN與PE到CE的物理接口進行關聯。

但實際組網中，并非所有的CE和PE都能用物理鏈路直接相連。例如，很多已經連接到Internet或基于IP技術的骨干網上的機構，其CE和PE設備之間地理位置上相距甚遠，不能直接接入到MPLS骨干網的PE設備上。這樣就無法通過Internet或者是IP骨干網直接訪問MPLS VPN內部的站點。

圖1-7 CE使用基于IP技術的骨干網接入MPLS VPN骨干網


為了讓CE也能接入到MPLS VPN中，可以考慮在CE和PE之間創建“邏輯上的直連”。也就是說，可以在CE和PE間利用公共網絡或某私有網絡相連，并在CE與PE之間創建GRE隧道。這樣，可以看成CE和PE直連。在PE上將VPN與PE-CE之間的接口進行關聯時，就可以把GRE隧道當作一個物理接口，在這個接口上
進行VPN關聯。

采用GRE隧道接入MPLS VPN時，GRE的實現模式可按以下三種情形來劃分：

· 穿過公網的GRE：GRE隧道關聯某個VPN實例，GRE隧道的源地址和目的地址為公網地址，不屬于VPN實例。

· 穿越VPN的GRE：GRE隧道關聯某個VPN實例（例如VPN1），GRE隧道的源接口綁定了另一個VPN實例（例如VPN2），即GRE隧道需要穿越VPN2。

· 私有網絡的GRE：GRE隧道關聯某個VPN實例，而GRE隧道的源接口（或源地址）和目的地址也屬于該VPN實例。

穿過公網的GRE

在這種組網中，CE和PE都需要有屬于公網的接口，該接口需要使用公網IP地址。CE的公網路由表中需要有到PE的路由，PE公網路由表也需要有到CE的路由。

穿越VPN的GRE

與穿過公網的GRE相比，穿越VPN的GRE不同點在于CE不是通過公共網絡與PE互連，而是通過另一個VPN（如VPN2）與PE互連。也就是說，CE上流向PE的私網數據的出接口及PE上返回該CE的私網數據流量的出接口都屬于VPN2。

例如圖1-9中，PE1和PE2是一級運營商的MPLS骨干網邊界設備。VPN2是屬于二級運營商的一個VPN。CE1和CE2是屬于用戶的設備。

為了在此網絡環境中部署一個基于MPLS網絡的VPN（如VPN1），可以在PE1和CE1之間搭建一個穿越VPN2的GRE，在邏輯上使CE1與PE1直連。

私有網絡的GRE

在這種組網中，GRE隧道的源和目的地址都屬于私有網絡，在實際的應用中在私有網絡里再創建一個隧道到PE，沒有什么價值，因此不推薦使用。圖1-10中，不如直接使用R1作為CE設備。
