大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊一聊DHCPv6的應用方案。

DHCPv6服務器的典型組網應用

DHCPv6服務器的典型組網應用如圖9所示。
圖9  DHCPv6服務器的應用場景  設備可以作為DHCPv6服務器為DHCPv6客戶端分配IPv6地址。客戶端向服務器發送配置申請報文（申請包括IPv6地址、DNS服務器地址等參數），服務器根據策略返回?cái)y帶相應配置信息的報文。
DHCPv6服務器可以分配一個完整的IPv6地址給主機，并提供DNS服務器地址等其它網絡配置信息。DHCPv6服務器也能提供無狀態DHCPv6服務，即DHCPv6服務器不分配IPv6地址，僅需向主機提供DNS服務器地址和域名等其它配置信息，主機IPv6地址仍然通過路由器公告方式自動生成，這樣配合使用就彌補了IPv6無狀態地址自動配置的不足。

DHCPv6 PD服務器的典型組網應用

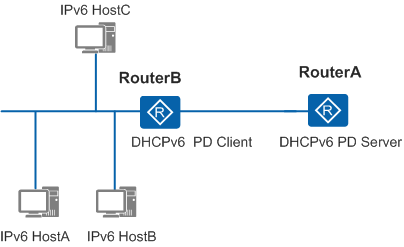

DHCPv6 PD服務器的典型組網應用如圖10所示。
圖10  DHCPv6 PD服務器的應用場景  設備可以作為DHCPv6 PD服務器為DHCPv6 PD客戶端分配IPv6地址前綴。
通過DHCPv6 PD機制，下層網絡設備RouterB不需要再手工指定用戶側鏈路的IPv6地址前綴，它只需要作為DHCPv6 PD客戶端，向DHCPv6 PD服務器提出前綴分配申請，DHCPv6 PD服務器便可以分配合適的地址前綴給下層設備RouterB。下層設備把獲得的前綴(一般前綴長度小于64)進一步自動細分成64前綴長度的子網網段，把細分的地址前綴再通過路由公告(RA)至與主機直連的用戶鏈路上，實現主機的地址自動配置，從而完成整個系統層次的地址布局。

DHCPv6中繼的典型組網應用

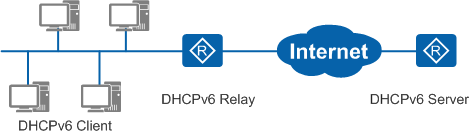

DHCPv6中繼的典型組網應用如圖11所示。
圖11  DHCPv6中繼的應用場景  設備可以作為DHCPv6中繼，客戶端通過DHCPv6中繼與其他網段的DHCPv6服務器通信，從DHCPv6服務器IPv6地址池中獲取IPv6地址及其他配置信息。這樣，多個網段的DHCPv6客戶端可以使用同一個DHCPv6服務器，既節省了成本，又便于集中管理。

DHCPv6客戶端的典型組網應用

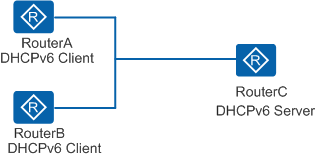

DHCPv6客戶端的典型組網應用如圖12所示。
圖12  DHCPv6客戶端的應用場景  指定設備作為DHCPv6客戶端時，可以使用DHCPv6協議從DHCPv6服務器動態獲得IPv6地址及其他配置信息，方便用戶配置，也便于集中管理。

DHCPv6 PD客戶端的典型組網應用

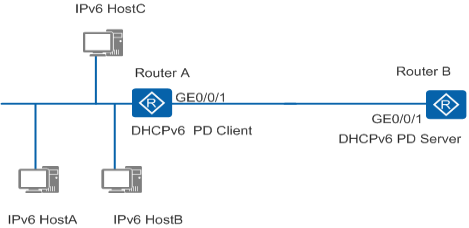

DHCPv6 PD客戶端的典型組網應用如圖13所示。
圖13DHCPv6 PD客戶端的應用場景  指定設備作為DHCPv6 PD客戶端時，可以使用DHCPv6協議從DHCPv6 PD服務器動態獲得IPv6地址前綴及其他配置信息，方便用戶配置，也便于集中管理。DHCPv6 PD客戶端把獲得的IPv6地址前綴(一般前綴長度小于64)進一步自動細分成64前綴長度的子網網段，把細分的地址前綴再通過路由公告(RA)至與主機直連的用戶鏈路上，實現主機的地址自動配置，從而完成整個系統層次的地址布局。
