主板南橋芯片損壞的判斷方法

2013-05-28 17:21 作者：ly 瀏覽量：

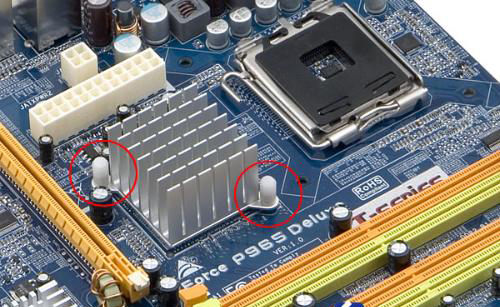

當主板主機加電時，電流會在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口以及主板邊緣的串口、并口、PS/2接口等。隨后，主板會根據BIOS（基本輸入輸出系統）來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能( 北京it外包 )。

1.打PCI A14的阻值，對地小于80歐為南橋壞 (  企業it外包 )。

2.待機時，南橋燙手，為橋壞。（排除AGP供電管損壞。）

3.南橋周圍的濾波電容對地短路，為橋壞。

4.USB中間兩根數據線的對地阻值，正常為600左右，如對地為0，為橋壞。

5.CMOS跳線中間腳對地短路。為橋壞。

6.1117中間腳有3.3VSB。無電壓，為橋壞。（排除集成網卡和I/O）

7.1117中間腳對地短路，為橋壞。

南橋發燙的維修要區別一個問題~就是南橋在什么情況下發燙!

1）主板接上ATX電源，不觸發的情況下南橋就發燙，一般95%可以判斷為南橋擊穿!

這個時候一般SB5V/3.3V會有短路現象,打1117輸出腳，阻值為0則南橋擊穿 ( 電腦維護 )!

2)接上ATX電源，不觸發時南橋沒有溫度,觸發后南橋發燙!(一般情況伴隨診斷卡上會顯示無復位)

一般常見于INTEL的大南橋，82801eb/db........等等~這個時候的原因是AGP的供電不正常！修復后一般南橋溫度會正常！80%是AGP供電MOS管擊穿，或MOS控制極的IC不良!一般是LM324的運算放大器~銀狐等雜牌產品會有一個WB1601A經常壞～造成無AGP供電!

　　WB1601A只在雜牌主板中見過~網上找不到相關資料~

如果AGP供電正常后南橋還是發燙，一般可以通過打AD線來判斷是否為南橋不良!南北橋(  it外包 )通訊電壓MOS管不正常也會引起南橋發熱~

下面幾個條件( 辦公設備維護 )一般可以判斷為南橋擊穿：

　　1）SB3.3V對地短路或阻值小于80歐姆

　　2）CMOS跳線中間腳對地短路

　　3）接ATX不觸發南橋發燙

　　4）對于ICH4和ICH5來說，打USB接口的對地二極體值也是很重要的測量依據!"尤其是因為插拔USB設備造成不能觸發的!特別注意usb兩條線路的阻值!當然要排除USB口自身短路!另外USB線路上的排阻排容也會影響!(這招維修筆記本的用的很廣泛)

　　想更準確的判斷主板南橋擊穿可以通過打AD線來判斷!

　　另外需要注意主板南橋相關測試點對地阻值不正常時要首先拆除網卡芯片后重新測量。
