支持NAT穿越的IPSec隧道

在實際組網應用中，如果IPSec隧道發起者位于一個私網內部，而它希望穿越網關設備與遠端響應者之間直接建立一條IPSec隧道，這種情況會對部署IPSec VPN網絡造成障礙。這就需要支持NAT穿越的IPSec隧道。

組網需求

如圖10-11所示，分支機構員工需要訪問總部內部的服務器。由于服務器信息較機密，而且數據經過Internet傳輸不安全，因此需要穿越NAT網關USG_B在USG_A與USG_C之間建立IPSec隧道，對傳輸數據進行加密。

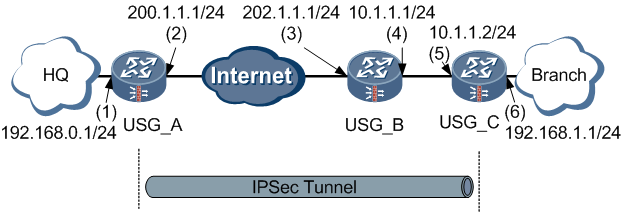

圖10-11  支持NAT穿越的IPSec隧道組網圖

配置思路

1. 完成USG_A、USG_B和USG_C的基本配置、包括接口、轉發策略、本地策略、路由的配置。

2. 在USG_B上完成源NAT的配置。

3. 在USG_A和USG_C上完成IPSec的配置，需要注意的是在配置安全提議時要開啟NAT穿越功能。

操作步驟

1. 配置USG_A的接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：trust

· IP地址：192.168.0.1

· 子網掩碼：255.255.255.0

d. 單擊“應用”。
e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：untrust

· IP地址：200.1.1.1

· 子網掩碼：255.255.255.0

2. 配置USG_A的安全策略。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

· 源安全區域：untrust


· 源地址：202.1.1.0/24

· 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：trust

· 目的安全區域：untrust

· 源地址：192.168.0.0/24

· 目的地址：192.168.1.0/24

· 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：untrust

· 目的安全區域：trust

· 源地址：192.168.1.0/24

· 目的地址：192.168.0.0/24

· 動作：permit

v. 單擊“應用”。

1. 參考1、2以及上面的表格，完成USG_B和USG_C的基本配置。

2. 在USG_B上完成源NAT的配置，使分支機構中的用戶使用NAT地址池中的公網IP地址訪問Internet。

a. 選擇“防火墻 > NAT > 源NAT”。

b. 選擇“NAT地址池”頁簽。

c. 在“NAT地址池列表”中，單擊“新建”。

在“新建NAT地址池”界面中，配置NAT地址池addresspool1，

d. 單擊“應用”。

e. 選擇“源NAT”頁簽。

f. 在“源NAT策略列表”中，單擊“新建”。

在“新建源NAT”界面中，配置Trust與Untrust域間的源NAT，引用NAT地址池addresspool1，

g. 單擊“應用”。

3. 配置USG_A的IPSec隧道。

a. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。

b. 配置USG_A的IPSec策略基本信息。

由于對端網關NAT轉換后的公網地址不固定，因此不指定對端網關地址。此時，只能由分支用戶來訪問總部，而總部用戶不能主動訪問分支。

c. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

d. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置（見下圖），用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

 e. 單擊“應用”。完成USG_A的配置。

4. 配置USG_C的IPSec隧道。

a. 配置USG_C的IPSec策略基本信息，并指定對端網關，預共享密鑰為abcde。

b. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

c. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

d. 單擊“應用”。完成USG_C的配置。
