基于用戶的轉發策略

介紹根據用戶帳號控制企業上網權限的舉例。

組網需求

某企業內網地址為192.168.5.0/24網段，只允許市場部的員工訪問Internet，通過用戶帳號對權限進行控制，如圖7-23所示。

而且要求對上網員工的IM應用進行限制，避免浪費網絡資源。

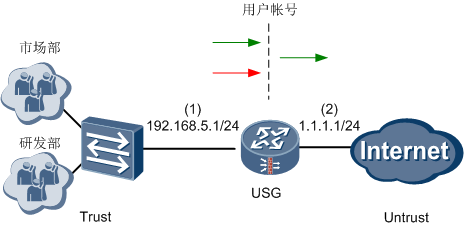

圖  基于用戶的轉發策略

項目	數據	說明
（1）	接口號：GigabitEthernet 0/0/2 IP地址：192.168.5.1/24	與內網連接的設備接口。
（2）	接口號：GigabitEthernet 0/0/3 IP地址：1.1.1.1/24	與外網連接的設備接口。
內網IP地址范圍	192.168.5.0/24	–
市場部用戶組	組名：sales 認證方式：本地密碼認證	–

配置思路

1. 確保用戶可以正常認證。

用戶認證通過才能匹配轉發策略，本例以本地密碼認證為例。關于用戶認證的詳細介紹請參見用戶管理部分。

用戶配置的菜單路徑為：“用戶 > 上網用戶”。

2. 配置應用控制策略，阻斷IM應用。

應用控制策略配置的菜單路徑為：“UTM > 應用控制 > 策略”。

3. 配置轉發策略，并引用應用控制策略。

轉發策略配置的菜單路徑為：“防火墻 > 安全策略 > 轉發策略”。

說明：

· 本例只給出轉發策略的配置步驟，實際內網訪問Internet還需要配置NAT，注意配置轉發策略時指定的源IP地址是NAT轉換前的實際內網IP地址。

· 內網PC上需要配置網關，本例中網關為接口(1)，即GigabitEthernet 0/0/2的接口IP地址。

· USG上需要在“路由 > 靜態 > 靜態路由”中配置缺省路由。

· 如果局域網使用二層接口卡的LAN口接入，需要將物理口加入VLAN并配置Vlanif。此時需要將Vlanif接口加入Trust域并配置轉發策略。

操作步驟

1. 配置接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中單擊GE0/0/2對應的。

c. 配置接口GigabitEthernet 0/0/2。

配置參數如下：

· 安全區域：trust

· 模式：路由

· 連接類型：靜態IP

· IP地址：192.168.5.1

· 子網掩碼：255.255.255.0

d. 單擊“應用”。

e. 重復上述步驟配置接口GigabitEthernet 0/0/3。

配置參數如下：

· 安全區域：untrust

· 模式：路由

· 連接類型：靜態IP

· IP地址：1.1.1.1

· 子網掩碼：255.255.255.0

2. 配置用戶及認證功能。

a. 創建市場部用戶組。

. 選擇“用戶 > 上網用戶 > 組/用戶”。

i. 在“成員管理”中單擊，選擇“新建組”。

ii. 在“組名”中輸入sales，“所屬組”選擇root。

iii. 單擊“應用”。

a. 在sales組中新建用戶，以user_a為例。

i. 在“組織結構”中選擇“sales”。

ii. 在“成員管理”中單擊，選擇“新建單個用戶”。

iii. 配置user_a的相關參數如圖7-24所示。

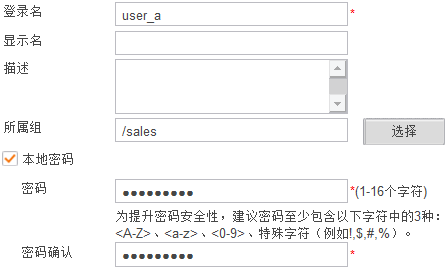

圖7-24  在sales組中創建用戶user_a


iv. 單擊“應用”。

b. 配置192.168.5.0/24網段的認證策略為本地密碼認證。

i. 選擇“用戶 > 上網用戶 > 認證策略”。

ii. 在“認證策略列表”中單擊。

iii. 認證策略的相關參數配置如圖7-25所示。

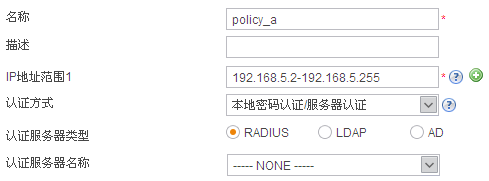

圖7-25  配置192.168.5.0/24網段采用本地密碼認證


iv. 單擊“應用”。

1. 配置阻斷上網員工IM應用的應用控制策略im_block。

a. 選擇“UTM > 應用控制 > 策略”。

b. 在“基本配置”中選中“應用控制功能”的“啟用”復選框。

c. 單擊“應用”。

d. 在“應用控制策略列表”單擊。

e. 在“名稱”中輸入im_block。

f. 單擊“應用”。

g. 在“應用控制列表”中單擊。

h. 配置應用控制的相關參數，如圖7-26所示。

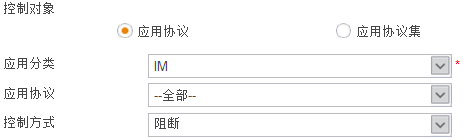

圖7-26  配置阻斷IM應用


i. 單擊“確定”。

j. 單擊“應用”。

2. 配置允許市場部員工上網，并阻斷IM應用的轉發策略。

a. 選擇“防火墻 > 安全策略 > 轉發策略”。

b. 選擇“轉發策略”頁簽。

c. 在“轉發策略列表”中單擊。

該轉發策略的具體參數配置如圖7-27所示。

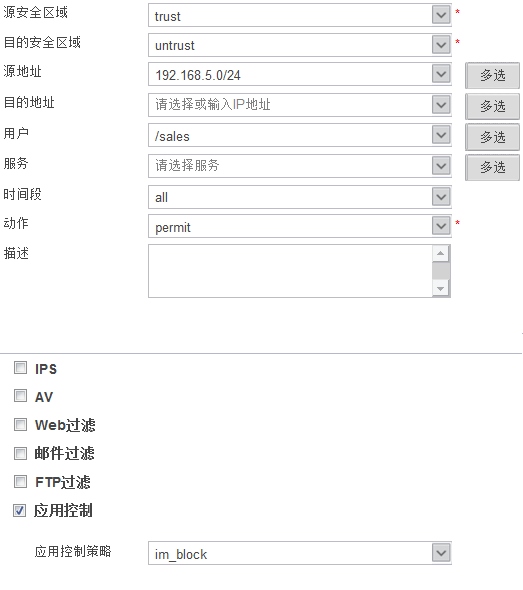

圖7-27  配置允許市場部員工上網的轉發策略


d. 單擊“應用”。

3. （可選）配置Trust-Untrust域間出方向的缺省包過濾策略為deny。

 說明：

缺省情況下，Trust-Untrust域間出方向的缺省包過濾策略為deny，如果之前已經配置了permit請注意配置此步驟。

a. 選擇“防火墻 > 安全策略 > 轉發策略”。

b. 選擇“轉發策略”頁簽。

c. 在“轉發策略列表”中單擊“trust->untrust”下面“默認”對應的。

“trust->untrust”默認轉發策略的配置如圖7-28所示。

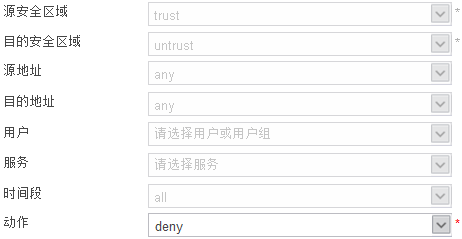

圖7-28  配置“trust->untrust”默認轉發策略為deny


d. 單擊“應用”。

結果驗證

驗證市場部員工user_a通過認證后是否可以正常上網，并且不能使用QQ、MSN等即時通信軟件。如發現異常請檢查配置。
