華為設備維護之初級配置代碼

2015-11-27 11:45 作者：admin 瀏覽量：

　　網絡設備穩定運行一方面依賴于完備的網絡規劃，另一方面，通過網絡設備日常的維護和監測發現設備運行隱患也是非常必要的。

　　此文以華為設備配置代碼以交換為主簡述在工作中即可應用簡單的幾條指令。

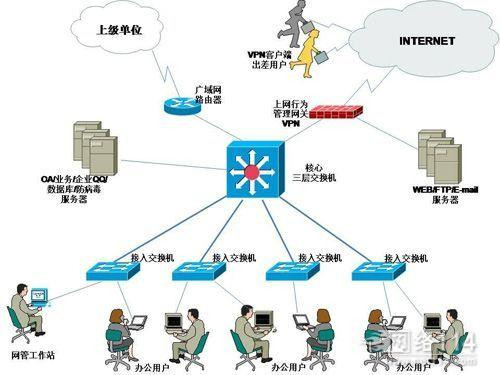

　　架構上分為核心層、分布層、接入層三層，部分相同的代碼有簡略。

　　------------虛擬接口------------------------------------

　　1)管理地址

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.197 255.255.255.0

　　dhcp select relay

　　dhcp relay server-select dhcpgroup1

　　#

　　2)核心交換虛擬網關接口

　　interface Vlanif2

　　description Server

　　ip address 192.168.1.2 255.255.255.0

　　#

　　interface Vlanif3

　　description office

　　ip address 192.168.0.2 255.255.255.0

　　dhcp select relay

　　dhcp relay server-select dhcpgroup1

　　-----------Trunk------------------------------------

　　interface GigabitEthernet0/0/24

　　port link-type trunk

　　port trunk allow-pass vlan 2 to 100

　　ntdp enable

　　ndp enable

　　bpdu enable

　　-----------Eth Trunk-------------------------------

　　interface Eth-Trunk1

　　port link-type trunk

　　port trunk allow-pass vlan 2 to 4094

　　interface GigabitEthernet0/0/1

　　eth-trunk 1

　　interface GigabitEthernet0/0/2

　　eth-trunk 1

　　-----------IP ROUTE---------------------

　　1)核心交換靜態路由

　　ip route-static 0.0.0.0 0.0.0.0 10.16.0.1

　　ip route-static 1.1.1.0 255.255.255.0 192.168.9.101

　　ip route-static 10.0.0.0 255.255.0.0 192.168.9.100

　　1)分布層接入層

　　ip route-static 0.0.0.0 0.0.0.0 192.168.250.1

　　-----------VLAN-----------------------------

　　vlan 1

　　description Management

　　vlan 2

　　description Server

　　vlan 3

　　description office

　　interface GigabitEthernet 0/0/11

　　-----------DHCP服務器聲明-----------------------------

　　dhcp server group dhcpgroup1

　　dhcp-server 192.168.1.250 0

　　-----------Access Port------------------------------

　　1)defaule

　　interface GigabitEthernet0/0/1

　　port link-type access

　　port default vlan 3

　　stp disable

　　stp edged-port enable

　　ntdp enable

　　ndp enable

　　2)POE config

　　interface GigabitEthernet0/0/1

　　port hybrid pvid vlan 2

　　port hybrid tagged vlan 9 92

　　port hybrid untagged vlan 2

　　stp edged-port enable

　　undo poe enable

　　-----------認證---------------------------------------------------

　　1)全局配置

　　super password level 1 cipher ***

　　super password level 2 cipher ***

　　super password level 3 cipher ***

　　2)Console配置

　　user-interface con 0

　　authentication-mode password

　　set authentication password cipher a:FL2/KX#^;Q=^Q`MAF4<1!!

　　idle-timeout 5 0

　　3)VTY配置

　　user-interface vty 0 4

　　authentication-mode password

　　idle-timeout 15 0

　　user privilege level 3

　　-----------STP---------------------------------------------------

　　1)公共配置

　　stp mode rstp

　　stp enable

　　stp pathcost-standard legacy

　　2)核心層交換

　　stp instance 0 root primary

　　stp enable

　　3)分布層交換

　　stp instance 0 priority 8192

　　stp enable

　　4)接入層交換

　　stp instance 0 priority 16384

　　stp enable

　　stp mode mstp

　　5)接入端口配置

　　stp edged-port enable

　　-----------LLDP--------------------------------------------------

　　lldp enable

　　-----------VRRP--------------------------------------------------

　　1)Master交換機：

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.250 255.255.255.0

　　vrrp vrid 1 virtual-ip 192.168.250.1

　　vrrp vrid 1 priority 120

　　vrrp vrid 1 preempt-mode timer delay 20

　　2)Slave網絡交換機配置（維護）：

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.251 255.255.255.0

　　vrrp vrid 1 virtual-ip 192.168.250.1

　　-----------SystemName------------------------------------------------------

　　systemname XXXX 192.168.2.X

　　---------------------------------------------------------------

　　storm-control broadcast min-rate 1000 max-rate 2000

　　storm-control multicast min-rate 1000 max-rate 2000

　　storm-control unicast min-rate 1000 max-rate 2000

　　storm-control interval 90

　　storm-control action block

　　storm-control enable log
